As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue o item abaixo.
Projeção ortográfica é aquela em que o ponto de vista está no infinito, tornando os raios visuais paralelos entre si lançados perpendicularmente ao plano de projeção.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue o item abaixo.
A representação obtida pelo método em que os raios visuais convergem para um ponto de fuga (projeção cônica que gera perspectivas) é considerada o melhor modo de representar e visualizar um objeto na sua forma exata, por não provocar nenhuma deformação quanto às suas dimensões reais.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue o item abaixo.

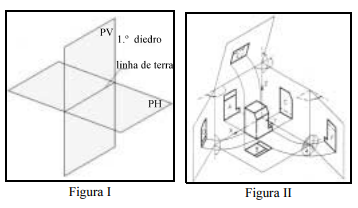

A figura I mostra a interseção de dois planos, um vertical e outro horizontal. Os quadrantes resultantes dessa interseção são chamados diedros, porque são utilizados dois a dois.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue o item abaixo.
No Brasil, é definido em norma específica que a representação dos objetos por meio das vistas ortográficas é obtida com o sólido posicionado no 1.º ou no 3.º diedros.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue o item abaixo.
A figura II representa o sistema de projeção em que as vistas são obtidas com o objeto posicionado no 1º diedro. Nesse caso, segundo as normas de desenho técnico, a vista lateral direita deve ser desenhada à direita da vista frontal do objeto.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue o item abaixo.
O método de projeções ortogonais no 1.º diedro supõe uma situação em que o objeto está posicionado no centro de um cubo, em cujas paredes internas são projetadas as suas faces, como mostra a figura II. No 3.º diedro, ao contrário, supõe-se que o plano de projeção esteja situado entre o observador e o objeto.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue o item abaixo.
Se uma face de um objeto qualquer deve ser desenhada em escala natural e segundo as projeções ortográficas, então essa face poderá ser representada no desenho menor ou igual ao seu tamanho real, dependendo da sua posição e inclinação com relação ao plano de projeção considerado.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue o item abaixo.

Segundo as normas de representação de projetos de arquitetura da ABNT, planta de edificação (planta baixa) é uma projeção do plano secante horizontal, localizado a aproximadamente 1, 50 m do piso de referência.

Considere que a figura abaixo mostra um objeto representado pelas suas vistas ortográficas de frente, superior e lateral esquerda, além de uma perspectiva isométrica. Nessa situação, pela posição das vistas, é correto afirmar que o objeto está situado no 3.º diedro de projeção.

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue o item abaixo.
Duas faces que tenham uma aresta comum são corretamente classificadas como contíguas e os planos dessas duas faces contíguas são denominados poliedros.
