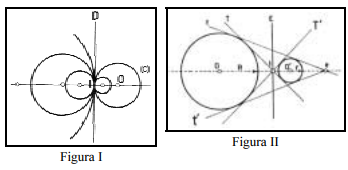

Com base nas figuras acima, julgue o item abaixo.

Na figura II, o ponto I gerado pela interseção das tangentes exteriores é chamado centro de fuga exterior.

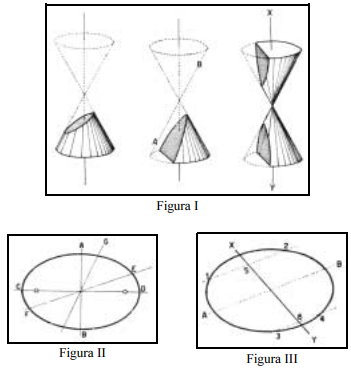

As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue o item a seguir.
A elipse é uma curva plana fechada e simétrica, obtida a partir de um cone reto, de base circular, por meio do corte um plano que faz com o eixo do cone um ângulo maior que o das geratrizes cônicas.

As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue o item a seguir.
A elipse apresenta apenas um eixo, o qual contém os centros dos arcos que a formam, conforme pode-se verificar na figura II.

As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue o item a seguir.
Na figura I, quando o cone de revolução intersecciona com um plano secante paralelo ao seu eixo gerador, resulta uma curva denominada parábola.

As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue o item a seguir.
A hipérbole possui dois eixos: um transverso (real) e outro não-transverso (imaginário). Dessa forma, uma hipérbole é equilátera quando seus dois eixos são iguais.

As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue o item a seguir.
O diâmetro de uma curva plana é o lugar geométrico dos meios de todas as cordas paralelas a uma mesma direção. Assim, se dois diâmetros são conjugados, um deles divide ao meio as cordas paralelas ao outro, conforme mostrado na figura III.

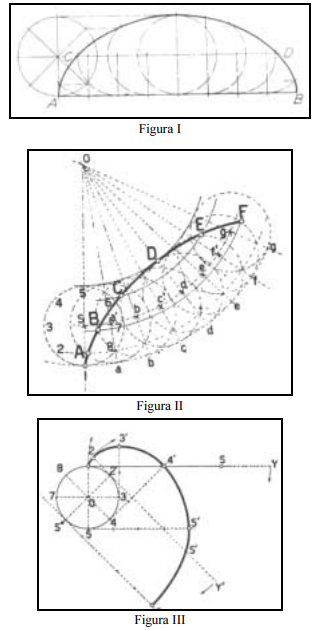

As curvas cíclicas são geralmente oriundas da trajetória de pontos relacionados com a circunferência. Para dar forma a uma casca de concreto, um arquiteto desenvolveu o desenho de uma curva cíclica. Com base nessa situação e nas figuras acima, julgue o item abaixo.
No estudo representado na figura I, o arquiteto utilizou uma curva ciclóide. O processo de construção dessa curva baseia-se em um círculo gerador que rola sem escorregamento sobre uma reta denominada diretriz.

As curvas cíclicas são geralmente oriundas da trajetória de pontos relacionados com a circunferência. Para dar forma a uma casca de concreto, um arquiteto desenvolveu o desenho de uma curva cíclica. Com base nessa situação e nas figuras acima, julgue o item abaixo.
O estudo da figura II mostra como o arquiteto construiu uma hipociclóide, que é uma curva descrita por um ponto do raio ou do prolongamento do raio de um círculo que rola sem escorregamento sobre a circunferência de um outro círculo dado.

As curvas cíclicas são geralmente oriundas da trajetória de pontos relacionados com a circunferência. Para dar forma a uma casca de concreto, um arquiteto desenvolveu o desenho de uma curva cíclica. Com base nessa situação e nas figuras acima, julgue o item abaixo.
Quando o círculo gerador rola por fora do círculo diretor, obtém-se a epiciclóide exterior.

As curvas cíclicas são geralmente oriundas da trajetória de pontos relacionados com a circunferência. Para dar forma a uma casca de concreto, um arquiteto desenvolveu o desenho de uma curva cíclica. Com base nessa situação e nas figuras acima, julgue o item abaixo.
A curva que parte do círculo no desenho da figura III é uma envoltória, definida como uma curva helicóide gerada por um ponto em um fio inextensível que se desenrola em volta de um polígono ou circunferência.
